一、功能及特点：

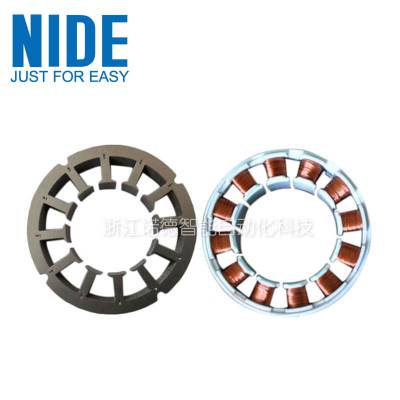

此自动定子生产线适用于无刷电机定子的制造。
主要包括插纸机，插端板机，针式绕线机，定子端子压装机，电性能检测机以及追溯系统组成。整线由全自动单机设备配合皮带流水线组成，操作工补充原材料，设备自动完成各工序的加工，工件自动被移至下一工序。工艺参数可在触摸屏上存储并可随时调用。各工位可与追溯系统进行信息交流，方便产品数据的调用以及存储。高智能化，自动化程度高，效***，精度高，低噪音。

二、技术参数：
定子外径：50-150mm
定子内径：30-90mm
铁芯叠厚：20-60mm
绕线速度：1000RPM
线径：0.25-1.1mm
输入电压：220V±10%，交流(50Hz/60Hz)/ 380V±10%，交流(50Hz/60Hz)
工作气压：0.5-0.7Mpa

绕线方式：针式绕线

三、无刷电机定子单机介绍
1.无刷定子插纸机绝缘纸插入设备
采用机械传动系统、伺服系统和气动系统高效的自动完成物料定位、物料压紧、送纸、成型、推纸等工作；加入了绝缘纸两端倒角功能，有效解决了绝缘纸干扰绕线问题，大大提高了合格率 。本机操作调整简单、自动化程度高，自动成型、切纸、插入，人机界面设定所需特殊参数，操作简单、噪音小、速度快！
2.无刷定子绝缘线架端板骨架压入设备
设备采用双手启动按钮，操作面在正面，操作简单；设置急停按钮，当设备遇到紧急情况时，按一下此按钮，设备立刻停止工作，增强了设备的安全性可靠性；材料输入带和设备调试可以调节；在材料输入带上采用阻挡气缸，避免不合格产品进入下一道工序；采用2个端板架，分别放在设备的左右两边；手工上料，自动下料，可与自动线配合；活塞缸下压的距离可调节，很好保护塑料端板受力过大的危险；设备装有导向装置，在压合过程中无轴向转动；设备装有过滤减压阀，压力的大小可自主选定。
3.无刷定子绕线机针式内绕机
主要针对无刷电机的生产，采用双工位设计，采用伺服精准定位，可全自动一次完成自动缠绕头线尾，自动绕线，自动排线，自动转位，自动夹剪绕线，自动脱模等动作，特别适用于风扇电机，无叶风扇电机，直流无刷电机。
