| 加工定制：是 | 品牌：NIDE/诺德 | 型号：ND-S2W01 |
| 电源电压：380V | 订货号：ND-S2W01 | 货号：ND-S2W01 |
| 主轴方向：竖向 | 适用线径：0.13-1.2mm | 规格：1100*1300*1700mm |
| 是否跨境货源：否 | 无刷定子外径：60-200mm | 无刷定子内径：25-60mm |
| 无刷定子叠厚：10-200mm |
ND-S2W01 高端配置版双工位多极无刷定子内绕机针式绕线机
产品概述：
此双工位定子内绕机主要针对无刷电机的生产，采用双工位设计主要用于多极定子绕线。每次动作循环将绕制2个定子，生产效率大大提高，人工上料，自动夹紧模具，减少人工劳动强度；绕线过程可实现多次抽头（屏幕设定）、夹线，剪线功能。槽数，圈数均可通过人机界面设定；全铝合金（阳极氧化处理）加进口压克力防护；电气由PLC、显示器、伺服电机为主控制、设定、显示的***。
功能及特点：
1、用于多极定子绕线，人工上下料、自动夹紧、绕线、夹剪线；
2、机架采用加厚4080铝型材，台面板采用铸铁件、吸收震动，即使在高速绕线时的震动也很小。
3、模具夹具部分采用下定位方式，定位稳定，加紧可靠；
4、夹剪、线部分结构紧凑，夹线、剪线一次完成；
5、不同的定子以及绕线参数可以通过人机的界面快速切换，以便适应不同定子的要求
6、可快速更换不同型号模具；（熟练的情况下20分钟即可完成）
7、全铝合金防护；
8、PLC控制，故障显示
应用：
特别适用于风扇电机，无叶风扇电机，直流无刷电机。
技术参数：
尺 寸：1100*1300*1700（长*宽*高）
重 量：500KG
伺服机构： 3KW分度电机1台，3KW带刹车绕线电机1台， 750W左右及排线电机2台
电 源：380V/50HZ三相四线
叠厚范围：10-80mm（标准行程）100—200mm(长行程，特殊定制）
转速范围：0---600 RPM 可调
压缩空气气压：0.5---1MPa
适应线径： φ0.13—φ1.2(其它规格可特殊设计)
适用极数： 多极
定子内径： φ25—φ60 (其它规格可特殊设计)
定子外径： φ60—φ200 (其它规格可特殊设计)
总功率： 20KW
产品所要达到的技术要求:
绕线方式：以绕线方式图及实物为准。
线松紧适中,无伤线,无脱线等现象.。
所绕产品作盐水试验，在一分钟 10毫安 以内 ，
设备安全指标符合CE标准。
节拍效率：视定子绕线参数而定；
噪音：60-70分贝以下。

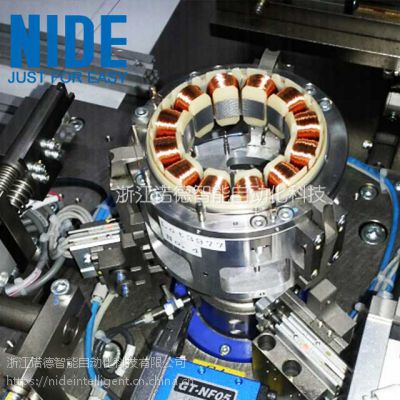

全自动工位多极无刷定子绕线机图片展示
绕线完成的无刷定子
无刷绕线机内部结构展示
