| 加工定制：是 | 品牌：NIDE/诺德 | 型号：ND-DDR-IV-B |
| 电源电压：380V | 订货号：ND-DDR-IV-B | 货号：ND-DDR-IV-B |
| 主轴方向：竖向 | 适用线径：0.2-1.5mm | 规格：中型 |

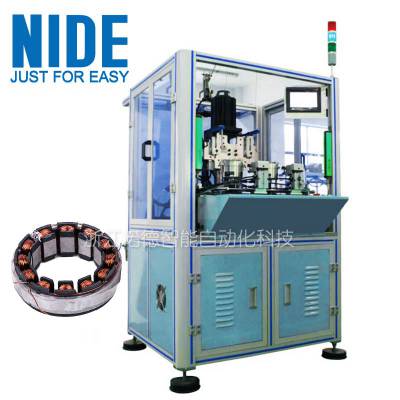

双工位无刷电机多极定子自动绕线机
一、设备参数
1.定子高度：5-125mm，
2.定子外径：Φ30-150mm，
3.定子内径：10-100mm
4.极数：多级，可任意定制
5.机床及张力器适绕线径：Φ0.20-Φ1.50mm根据客户实际线径选择适配段的张力器。
双工位多极定子自动绕线机绕制线径（Φ0.25-Φ0.5mm）根据客户提供的绕线参数。
6.张力器为磁性张力器。
7.绕线速度调节范围：400-800rpm可调
8.双工位自动绕线，自动抽头，自动夹线剪线，自动排线，自动过线。
二、设备特点
1.工件上下手工完成，气动夹头自动夹紧定子。
2.主控器采用交流伺服电机系统及机器人运动控制系统模块完成绕线、排线、工件自动转位和自动剪线，采用开关电源及人机界面显示器显示及适定绕线参数。采用气缸和电磁阀等气动元件完成各个绕线辅助动作。
3.绕线电机A、B轴为各一只5.0KW交流伺服电机左右旋转分度、绕线电机Z轴上下运动为一只3.0KW带抱闸交流伺服电机，左右水平运动X轴为750W交流伺服电机、前后水平运动及排线Y轴电机为750W交流伺服电机。
